Принцип работы автомобильного кондиционера

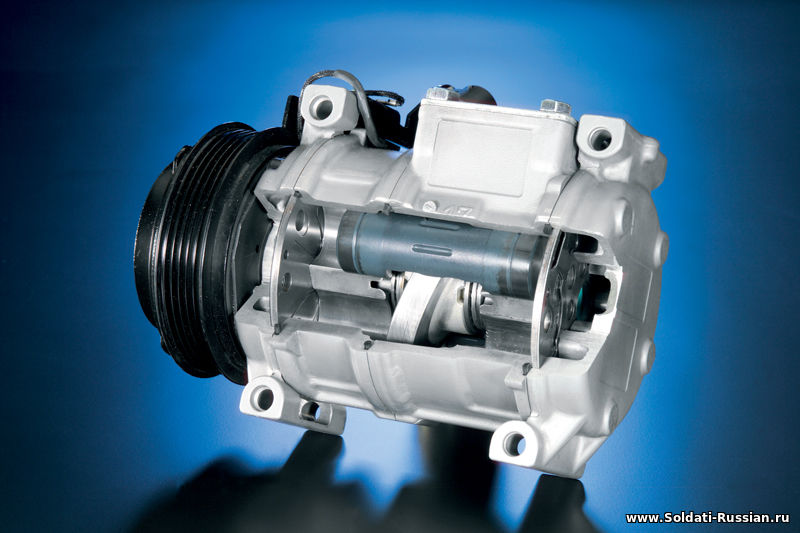

Компрессор – это единственный узел, который позволяет разделить контуры высокого и низкого давления. Специалисты называют сторону высокого – нагнетательной, а низкого – всасывающей стороной. Многие современные компрессоры могут разделять зоны давления благодаря специальному пластинчатому клапану. Значимую роль в работе компрессора так же играет муфта компрессора кондиционера для автомобилей, это важный момент.

Автомобильный кондиционер работает по тому же принципу, что и обычный бытовой кондиционер.
Основа работы устройства — способность жидкостей поглощать тепло при испарении и выделять при конденсации. То есть автомобильный кондиционер поглощает тепло испарителем (охлаждает салон потоком охлажденного воздуха) и выделяет его в окружающую среду, там где находится конденсатор.

Автомобильный кондиционер представляет собой герметичную систему, заполненную фреоном и компрессорным маслом, осуществляющем смазку трущихся деталей компрессора с целью уменьшения трения, снижения износа сопрягаемых деталей и уплотнения зазоров. Кроме того масло отводит часть выделившейся в процессе трения теплоты и удаляет мелкие частицы, образовавшиеся в процессе трения сопрягаемых деталей . Циркулируя в системе кондиционирования масло смешивается с холодильным агентом.

Систему кондиционирования условно разделяют на всасывающую (сторона низкого давления — НД) и нагнетающую (сторона высокого давления — ВД) части. Граница проходит через компрессор и дросселирующий элемент, в данном случае расширительный клапан ТРВ.

Когда компрессор НЕ работает — давление в обеих частях одинаковое и находится в прямой зависимости от температуры или окружающей среды или подкапотного пространства автомобиля.

Давления в обеих частях измеряют, подключая манометрический блок к сервисным штуцерам. В системе кондиционирования измеряют давление насыщенного пара хладагента, то есть давление в системе не будет зависеть от количества хладагента в системе (в этом состоит основная сложность определения количества хладагента в системе), а зависит только от температуры.

На всасывающей стороне находятся испаритель и трубопровод по которому хладагент поступает на всасывание в компрессор. На нем же расположены сервисный штуцер НД (низкого давления) и датчик давления.

На нагнетающей стороне находятся конденсатор, ресивер — осушитель, расширительный клапан с баллоном термодатчика, расположенным на испарителе, трубопровод с сервисным штуцером ВД (высокого давления) и датчиками давления.

При включении электромагнитной муфты газообразный хладагент всасывается и сжимается компрессором до высоких температур и давления и поступает в конденсатор, где газ высокого давления и температуры переходит из газообразного состояния в жидкость, отдавая "скрытое тепло конденсации" воздуху, проходящему через конденсатор. Температура холодильного агента на входе и выходе конденсатора составляет 80 и 50 °С соответственно.

Еще стоит отметить, что отличные муфты продаются на сайте запчастей ukrparts.com.ua, здесь любой автомобилист всегда найдет необходимые запчасти для своего верного железного коня, в общем друзья, можете смело заходить на этот сайт и заказывать детали!
