С-400 "Триумф" - зенитно-ракетный комплекс

Зенитно ракетный комплекс С-400 "Триумф" предназначен для замены ЗРК семейств С-300 и С-200 и обладает повышенной эффективностью при борьбе с новыми типами целей - летательными аппаратами, выполненными с использованием технологии Stealth, малоразмерными крылатыми ракетами, а также баллистическими ракетами, радиус действия которых не превышает 3500 км, а скорость полёта не превышает 4,8 км/с. В целях обеспечения преемственности и снижения затрат на разработку в новом комплексе используются некоторые элементы, применяемые и на последних моделях семейства ЗРК С-300. Пусковая установка ЗРК С-400 аналогична ПУ 5П85Т ЗРК С-300ПМУ. В базовом варианте зенитного ракетного комплекса С-400 сохранилась структура ЗРК типа С-300, включающая многофункциональную РЛС, пусковые установки, автономные средства обнаружения и целеуказания. Вместе с тем, новый комплекс средств управления обеспечит значительно большую канальность по целям.

При создании ЗРС заказчик и разработчики исходили из следующих тенденций развития средств воздушно-космического нападения (СВКН), определенных специализированными организациями Минобороны России:
освоение диапазона малых и предельно малых высот полета в зонах поражения огневых средств ПВО;
резкое снижение заметности в основных физических полях за счет комплексного использования технологии "Стелс";
рост количества СВН в зонах действия средств ПВО за счет применения беспилотных аппаратов;
оснащение всех средств в ударах высокоэффективными средствами РЭП;
применение высокоточного оружия;
расширение производства и принятие на вооружение нестратегических баллистических ракет, в первую очередь, тактических и оперативно-тактических, а также освоение отдельными странами выпуска баллистических ракет средней дальности.

В ЗРС заложены следующие основные принципы построения:
открытая архитектура системы (возможность наращивания боевых возможностей) при модульном построении средств системы;
многофункциональность системы и возможность создания на базе средств системы элементов противовоздушной обороны различного уровня;
возможность использования средств системы как при обороне административно-промышленных объектов, так и при обороне группировок Вооруженных Сил;
возможность размещения огневых средств системы на кораблях ВМФ;
возможность использования боекомплекта зенитных управляемых ракет эксплуатирующихся в войсках;
высокая мобильность и транспортируемость средств системы;
высокая эффективность средств системы в условиях огневого и радиоэлектронного подавления.

В соответствии с этими принципами построения ЗРС создается в различных версиях (модификациях).

В состав ЗРС "Триумф" входят:
Средства управления 30К6Е в составе - пункта боевого управления (ПБУ) 55К6Е, радиолокационного комплекса (РЛК) 91Н6Е;
До 6-ти зенитных ракетных комплексов 98Ж6Е, каждый в составе - многофункциональной РЛС (МРЛС) 92Н6Е, до 12 транспортно-пусковых установок (ТПУ) типа 5П85СЕ2, 5П85ТЕ2 с возможностью размещения на каждой 4-х ЗУР типа 48Н6Е3, 48Н6Е2;
Боекомплект зенитных управляемых ракет (аппаратурное и программное построение ЗРК 98Ж6Е позволяет использовать ракеты типа 48Н6Е3, 48Н6Е2, а также возможно применение ЗУР 48Н6Е);
Комплекс средств технического обеспечения системы 30Ц6Е.

Все боевые средства ЗРС размещаются на самоходных колесных шасси повышенной проходимости, имеют встроенные системы автономного электропитания, ориентирования и топопривязки, связи и жизнеобеспечения. Для обеспечения длительной непрерывной работы средств системы предусмотрена возможность электропитания от средств внешнего электроснабжения.

Предусмотрено использование средств ЗРС в специальных инженерных укрытиях со снятием аппаратных контейнеров МРЛС, ПБУ, РЛК с самоходных шасси.

Основной вид связи между средствами системы - радиосвязь, обеспечивается связь по проводным и стандартным телефонным каналам связи.

В состав системы могут входить ретрансляторы телекодовой и речевой связи для обеспечения территориального разноса ПБУ 55К6Е и ЗРК 98Ж6Е на расстояния до 100 км, а также возимые вышки типа 40В6МР для подъема антенного поста МРЛС 92Н6Е при ведении боевых действий в лесистой и пересеченной местности.

Основные тактико-технические характеристики ЗРС «Триумф» Размеры района обороны от ударов различных средств воздушного нападения определяются соответствующими характеристиками зон поражения ЗРС "Триумф", количеством ЗРК в составе ЗРС и их взаимным расположением на местности.

РЛС обнаружения целей кругового обзора типа 64Н6, секторного обзора типа 76Н6 и новая РЛС с дальностью обнаружения целей около 600 км. РЛС наведения на цель типа 36Н6. Многофункциональная РЛС управления 36Н6 и РЛС обнаружения 64Н6.

Средства управления типа 83М6, в состав которого входит вычислительный комплекс серии "Эльбрус". Новый ВК способен, после получения данных от РЛС, определить тип и характер целей, после чего выделить из группы целей наиболее опасные и распределить по важности.

Пусковые установки в количестве от 8 до 12 штук типа 5П85С и 5П85Т, которые также используются в ЗРК С-300ПМУ.

Зенитные ракеты 48Н6Е и 48Н6Е2 существующих ЗРК С-300ПМУ, а также ракеты 9М96Е и 9М96Е2 и ракета сверхбольшой дальности с неизвестным индексом разработки МКБ "Факел" (генеральный конструктор В. Светлов).

Средства управления 30К6Е предназначены:

1. Для управления боевой работой огневых средств:
ЗРК 98Ж6Е системы "Триумф";
ЗРС С-300ПМУ2;
ЗРС С-300ПМУ1;
СПВО "Фаворит" (ЗРС С-300ПМУ2) через СУ 83М6Е2, ЗРС С-300ПМУ1 через СУ 83М6Е;
ЗРС "Тор-М1" через батарейный командный пункт (БКП) "Ранжир-М";
ЗРПК "Панцирь-С" через ведущую боевую машину или через его БКП;
ЗРС инозаказчика - при проведении дополнительных работ по информационно-техническому сопряжению СУ 30К6Е;

2. Приема трассовой информации от радиолокационных средств:
дополнительно придаваемых РЛК 91Н6Е;
РЛС с трассовым выходом типа ВВО 96Л6Е, "Противник-ГЕ", "Гамма-ДЕ".

3. Обеспечения взаимодействия:
с вышестоящими командными пунктами (ВКП) Российского производства типа "Байкал-Э" и др.;
с соседними СУ 30К6Е, 83М6Е, 83М6Е2;
с взаимодействующими КП зрбр типа "Поляна-Д4М1";
взаимодействующими КП истребительной авиации российского производства.

При поставке на экспорт по согласованию с инозаказчиком, с целью интеграции в систему обороны инозаказчика проводятся дополнительные работы по доработке СУ 30К6Е по информационно-техническому сопряжению со средствами ПВО инозаказчика.

ПБУ 55К6Е предназначен для автоматизированного управления боевой работой ЗРС на основе информации от собственных, придаваемых и взаимодействующих источников.

ПБУ 55К6Е при управлении боевой работой огневых средств обеспечивает:
выработку и выдачу команд на приведение средств в боевую готовность (БГ) и отображает их обратные донесения по БГ;
управление режимами работы РЛК 91Н6Е, в том числе режимами опознавания госпринадлежности целей;
прием, обработку и отображение радиолокационной (РЛ) информации от управляемых ЗРК, ЗРС, а также информации от ВКП, соседних СУ, средств РЛ поля;
решение задач определения дальности до постановщика активных помех по пеленговой информации, поступающей от РЛК 91Н6Е и РЛ средств ЗРК (ЗРС);
отбор целей для поражения, распределяет цели по ЗРК и ЗРС и выдает ЦУ на ЗРК (ЗРС, ЗРПК);
управление положением секторов боевой работы ЗРК (ЗРС, ЗРПК);
управление боевыми действиями и взаимодействием ЗРК (ЗРС, ЗРПК);
проведение автономных и совместных с ЗРК (ЗРС) тренировок лиц боевого расчета;
передачу на ВКП информации о целях, о боевом состоянии и боевых действиях ЗРК (ЗРС), прием и обработку управляющей информации от ВКП;
взаимодействие с соседними СУ и КП радиолокационных средств, с РЛС с трассовым выходом;
прием и отображение РЛИ от пассивных РЛС РТР;
документирование боевых действий СУ 30К6Е и ЗРК (ЗРС) в процессе боевой работы или тренировки, воспроизведение зарегистрированной информации в реальном масштабе времени на рабочих табло и индикаторах, а также выведение на печать обобщенных результатов боевой работы или тренировки.

ПБУ 55К6Е имеет современное оснащение: ЦВК "Эльбрус-90 микро", аппаратуру комплекса средств передачи данных, аппаратуру внутрисистемной телекодовой и речевой связи, аппаратуру радиолинии связи с РЛК 91Н6Е, аппаратуру громкоговорящей связи, маршрутно-навигационную систему топопривязки и ориентирования.

В ПБУ 55К6Е расположены пять унифицированных рабочих мест, в том числе:
командира системы ПВО;
оператора контроля воздушной обстановки;
два рабочих места операторов управления огневыми средствами;
рабочее место технологического и боевого обеспечения.

Массо-габаритные характеристики ПБУ 55К6Е в 2 раза меньше аналогичного ПБУ ЗРС С-300ПМУ1.

РЛК 91Н6Е предназначен для обеспечения радиолокационной информацией ПБУ 55К6Е и должен обеспечивать:
обнаружение и сопровождение аэродинамических и баллистических целей;
определение госпринадлежности целей;
определение пеленгационных направлений на постановщики активных помех.

Для максимальной адаптации к воздушной обстановке в РЛК 91Н6Е реализованы различные режимы кругового обзора и секторного обзора, в том числе с остановленным приводом вращения антенны и наклоном ФАР. Для эффективного использования энергии в РЛК применена двухсторонняя ФАР проходного типа со сканированием луча в двух плоскостях.

Для обеспечения помехозащищенности в РЛК 91Н6Е производится анализ помеховой обстановки, электронная перестройка несущей частоты от импульса к импульсу, введены специальные высокопотенциальные режимы секторного обзора пространства.

ЗРК 98Ж6Е обеспечивает выполнение боевых задач как при управлении от СУ 30К6Е, так и при ведении автономных боевых действий. Автономные боевые действия ЗРК 98Ж6Е системы "Триумф" обеспечиваются по результатам поиска целей МРЛС 92Н6Е в секторе ответственности, а также по данным, получаемых от РЛС с трассовым выходом, придаваемой ЗРК 98Ж6Е.

МРЛС 92Н6Е решает следующие задачи:

поиск цели по данным ЦУ или автономно, захват цели на автосопровождение, в том числе в условиях воздействия активных и пассивных помех, метеообразований и отражений от местных предметов;
контроль государственной принадлежности сопровождаемых целей;
отбор целей на поражение, автоматическое решение задачи пуска, постановку на подготовку, пуск, захват, сопровождение и наведение ЗУР на сопровождаемые цели, обеспечение подрыва боевого снаряжения с автоматической оценкой боевой работы.

МРЛС 92Н6Е представляет собой высокопотенциальную 3-х координатную моноимпульсную станцию с фазированной антенной решеткой проходного типа, с разнообразным набором сигналов. МРЛС имеет возможность одновременного трассового сопровождения до 100 целей и точного сопровождения до 6 целей во всех условиях боевой работы. МРЛС 92Н6Е осуществляет автоматический обмен информацией с СУ 30К6Е.

Использование в МРЛС 92Н6Е современного высокопроизводительного вычислительного комплекса "Эльбрус-90 микро" в совокупности с современной аппаратурой формирования и обработки сигналов позволяет реализовать высокие боевые возможности МРЛС в различных условиях боевого применения за счет:
применения разнообразных зондирующих сигналов с разной энергетикой и длительностью;
оперативного управления параметрами луча;
переменного темпа обращения к целям и ракетам.

В МРЛС приняты радикальные меры по улучшению качества подавления активных шумовых помех прикрытия.

В боекомплект ЗРС "Триумф" входят зенитные управляемые ракеты 48Н6Е3, 48Н6Е2, предназначенные для поражения аэродинамических и баллистических целей в широком диапазоне высот, дальностей и скоростей.

ЗУР 48Н6Е3 и 48Н6Е2 с дальностью полета 250 км и 200 км имеют одинаковую компоновку и полуактивные ГСН, работающие по целям со скоростями до 4800 м/с и 2800 м/с соответственно, а также модернизированное адаптивное боевое снаряжение, специально разработанное для повышения эффективности поражения баллистических целей.

Ракеты 48Н6Е3, 48Н6Е2 (рис.3) одноступенчатые с твердотопливным двигателем, выполненные по нормальной аэродинамической схеме, старт - вертикальный, катапультный из транспортно-пусковых контейнеров.

В состав ракет 48Н6Е3, 48Н6Е2 входят:
твердотопливный двигатель с пиротехническими средствами воспламенения;
бортовое оборудование (полуактивная головка самонаведения, приемо-ответчик для обмена информацией по линии связи ракета - МРЛС, автопилот);
боевое снаряжение (боевая часть, радиовзрыватель, предохранительно-исполнительный механизм);
бортовой источник питания.

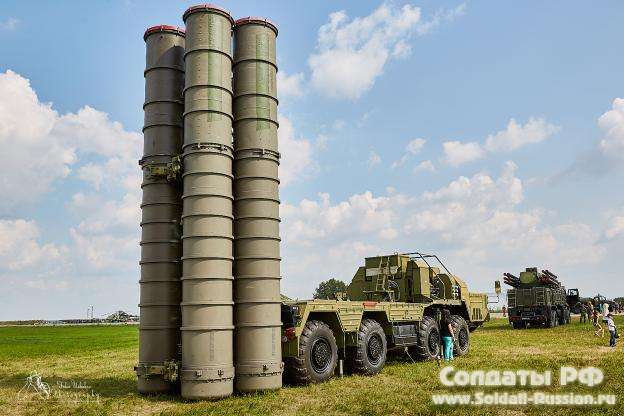

Транспортно-пусковые установки типа 5П85СЕ2, 5П85ТЕ2 обеспечивают размещение, хранение, транспортирование, автоматическую предстартовую подготовку и пуск ЗУР из транспортно-пусковых контейнеров (ТПК), а также передачу на МРЛС информации о состоянии ТПУ и ракет. На одной ТПУ 5П85СЕ2, 5П85ТЕ2 размещается до 4-х ЗУР 48Н6Е3(48Н6Е2).

На одной пусковой установке могут размещаться четыре ракеты сверхбольшой дальности (до 400 км), предназначенные для замены ракет комплекса С-200Д "Дубна" и поражения самолетов ДРЛО, воздушных командных пунктов, самолетов РЭБ, стратегических бомбардировщиков и баллистические цели с максимальной скоростью более 3000 м/с. Она сможет уничтожать самолеты за пределами радиовидимости наземных локаторов наведения. Необходимость поражения загоризонтных целей потребовала установки на ракете принципиально новой головки самонаведения (ГСН), разработанной ЦКБ "Алмаз", которая может работать как в полуактивном, так и в активном режиме. В последнем случае ракета после набора высоты по команде с земли переводится в режим поиска и, обнаружив цель, наводится на нее самостоятельно.

В другом варианте снаряжения пусковой установки - четыре транспортно - пусковых контейнера с четырьмя ракетами типа 9М96Е или 9М96Е2 в каждом. Данные ракеты способны поражать все существующие и перспективные ракетные и авиационные средства на средних дистанциях. Дальность стрельбы её экспортной модификации - 120 км. Вариант 9М96 для российских ПВО будет поражать цели на несколько большем расстоянии. Ракета оснащается активной головкой самонаведения, имеет очень малую нижнюю границу зоны поражения - 5 м и высокую вероятность поражения целей в одном пуске (0,9 для пилотируемых и 0,8 для беспилотных маневрирующих ЛА). В ракете 9М96 реализовано газодинамическое управление на траектории, которое позволяет ей маневрировать на высоте до 35 км с перегрузкой свыше 20g, что значительно повышает эффективность поражения баллистических ракет средней и малой дальности.

Использование нескольких типов ракет, обладающих различной стартовой массой и дальностью пуска, позволяет создавать эшелонированную оборону.

Сравнение с аналогами

В заключение отметим, достоинства рассмотренной экспортной версии ЗРС "Триумф" в сравнении с ЗРС типа С-300ПМУ1:
расширен класс поражаемых целей до скоростей полета 4800 м/с (баллистических ракет средней дальности с дальностью полета до 3000-3500 км);
существенно увеличены зоны поражения малоразмерных целей и целей типа "Стелс" (на 50 % по дальности поражения) благодаря увеличению энергетического потенциала РЛК 91Н6Е и МРЛС 92Н6Е;
существенно повышена помехозащищенность системы путем внедрения новых средств помехозащиты;
существенно повышена надежность, уменьшен объем и энергопотребление средств системы применением наиболее совершенной радиоэлектронной аппаратуры, нового оборудования для автономного электроснабжения, новых транспортных средств.

Развёртывание

С января 2006 г., первый российский полк обучается для эксплуатации С-400. В конечном счете все 35 полков ПВО будут оборудованы С-400 и модернизированными С-300. С-300 и С-200 будут постепенно сняты с вооружения.

5 августа 2007 года в подмосковной Электростали на боевое дежурство заступил первый дивизион, оснащенный зенитно-ракетным комплексом С-400.

Экспорт

С-400 также планируется на экспорт. Мобильная многоканальная ЗРС "Триумф" в экспортной версии предназначена для поражения самолетов-постановщиков помех, самолетов радиолокационного дозора и наведения, самолетов-разведчиков, в том числе входящих в состав разведывательно-ударных комплексов, стратегических самолетов-носителей авиационных ракет, крылатых ракет, тактических, оперативно-тактических и баллистических ракет средней дальности, а также других средств воздушного нападения в условиях интенсивного радиопротиводействия.

Китай, по сообщениям уже затратил $500 млн. Россия также предложила приобрести систему Объединенным Арабским Эмиратам.

По заявлению генерального директора НПО «Алмаз» изготовление на экспорт планируется начать в 2009 после двух лет доведения комплекса с учетом замечаний от российских военных.
